C6-TLE-MZ-F
Инструментальный блок для ручного закрепления для станков Mazak
C6-TLE-MZ-F
- ISO: 26538850
- Идентификатор материала: 6538850
- Количество в упаковке: 1
- EAN: 26538850
- ANSI: C6-TLE-MZ-F
- CoroPak (RELEASEPACK): 14.1
- Release date (ValFrom20): 2014-02-25
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar

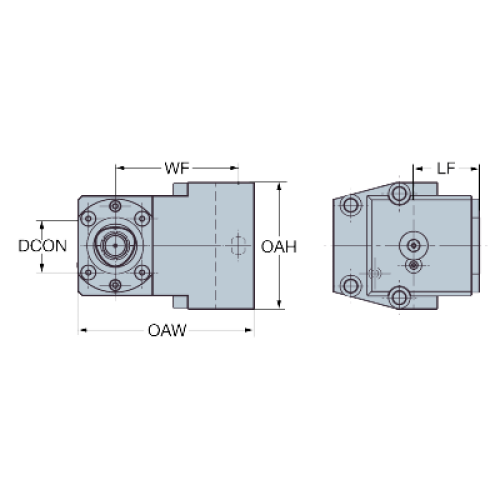

- Диаметр соединения (DCON): 63 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C6
- Интерфейс со стороны станка (ADINTMS): Mazak non-driven turret interface -size MZ-F
- Исполнение (HAND): L
- Крутящий момент (TQ1): 90 Nm
- Масса элемента (WT): 16,2 kg
- Общая высота (OAH): 142 mm
- Общая ширина (OAW): 197,5 mm
- Размер приводной детали (KGRPS1): 12
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 74 mm
- Функциональная ширина (WF1): 137,5 mm
- Функциональный диаметр (DFC): 44 mm
