C6-TLE-DO-F
Инструментальный блок для ручного закрепления для станков Doosan
C6-TLE-DO-F
- ISO: 7323220256358
- Идентификатор материала: 6866781
- Количество в упаковке: 1
- EAN: 7323220256358
- ANSI: C6-TLE-DO-F
- CoroPak (RELEASEPACK): 15.2
- Release date (ValFrom20): 2015-09-23
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar

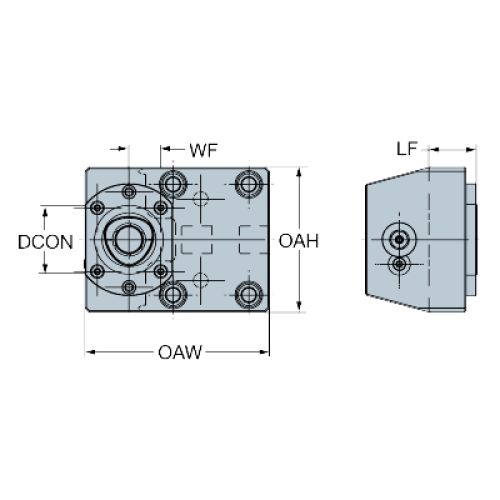

- Диаметр соединения (DCON): 63 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C6
- Интерфейс со стороны станка (ADINTMS): DO non-driven turret interface -size DO-F
- Исполнение (HAND): L
- Крутящий момент (TQ1): 90 Nm
- Масса элемента (WT): 11,31 kg
- Общая высота (OAH): 126 mm
- Общая ширина (OAW): 210 mm
- Программируемая длина (LPR): 55 mm
- Размер приводной детали (KGRPS1): 12
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 55 mm
- Функциональная ширина (WF1): 43 mm
- Функциональный диаметр (DFC): 44 mm
