C4-TRI-NA65A-TT
Инструментальный блок для ручного закрепления для станков Nakamura Tome
C4-TRI-NA65A-TT
- ISO: 26762554
- Идентификатор материала: 6762554
- Количество в упаковке: 1
- EAN: 26762554
- ANSI: C4-TRI-NA65A-TT
- CoroPak (RELEASEPACK): 15.1
- Release date (ValFrom20): 2015-02-21
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar

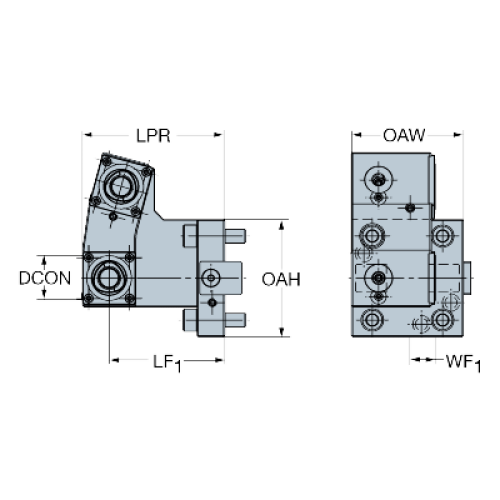

- Диаметр соединения (DCON): 40 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C4
- Интерфейс со стороны станка (ADINTMS): Nakamura-Tome non-driven turret interface -size NA65A
- Исполнение (HAND): R
- Крутящий момент (TQ1): 50 Nm
- Крутящий момент (TQ2): 50 Nm
- Масса элемента (WT): 6,873 kg
- Общая высота (OAH): 148 mm
- Общая ширина (OAW): 100 mm
- Программируемая длина (LPR): 114 mm
- Размер приводной детали (KGRPS1): 10
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 90 deg
- Функциональная высота (HF1): 0 mm
- Функциональная высота (HF2): 0 mm
- Функциональная длина (LF1): 90 mm
- Функциональная длина (LF2): 90 mm
- Функциональная ширина (WF1): 25 mm
- Функциональная ширина (WF2): 25 mm
- Функциональный диаметр (DFC): 28 mm
