C4-TRI-MZ40V-DT
Инструментальный блок для ручного закрепления для станков Mazak
C4-TRI-MZ40V-DT
- ISO: 7323222258855
- Идентификатор материала: 7380719
- Количество в упаковке: 1
- EAN: 7323222258855
- ANSI: C4-TRI-MZ40V-DT
- CoroPak (RELEASEPACK): 17.2
- Release date (ValFrom20): 2017-09-23
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar
- Диаметр соединения (DCON): 40 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C4
- Интерфейс со стороны станка (ADINTMS): Mazak non-driven turret interface -size MZ40V
- Исполнение (HAND): R
- Крутящий момент (TQ1): 50 Nm
- Масса элемента (WT): 8,6 kg

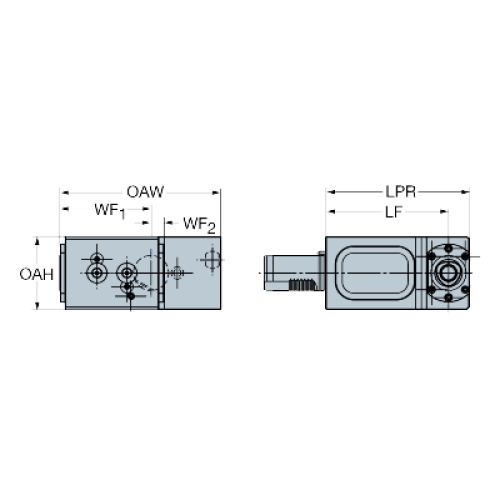

- Общая высота (OAH): 84 mm
- Общая ширина (OAW): 184 mm
- Программируемая длина (LPR): 164 mm
- Размер приводной детали (KGRPS1): 10
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 90 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 140 mm
- Функциональная ширина (WF1): 104 mm
- Функциональный диаметр (DFC): 28 mm
