C4-TRE-MZ40X-SS

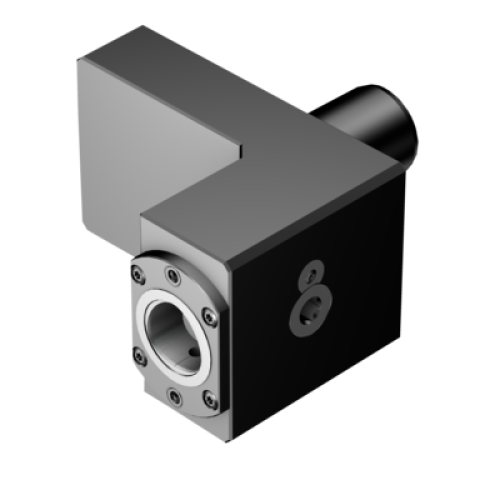

Инструментальный блок для ручного закрепления для станков Mazak
C4-TRE-MZ40X-SS
- ISO: 7323226126914
- Идентификатор материала: 8094204
- Количество в упаковке: 1
- EAN: 7323226126914
- ANSI: C4-TRE-MZ40X-SS
- CoroPak (RELEASEPACK): 21.2
- Release date (ValFrom20): 2021-02-18
- Давление СОЖ (CP): 80 bar

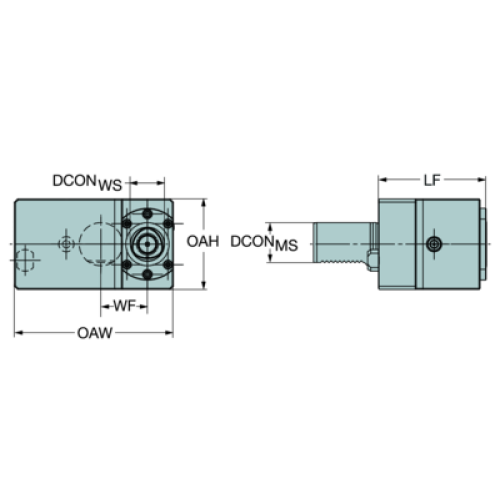

- Диаметр соединения (DCON): 40 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C4
- Интерфейс со стороны станка (ADINTMS): Mazak non-driven turret interface -size MZ40X
- Исполнение (HAND): R
- Масса элемента (WT): 5,7 kg
- Общая высота (OAH): 84 mm
- Общая ширина (OAW): 147 mm
- Программируемая длина (LPR): 100 mm
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 100 mm
- Функциональная ширина (WF1): 43 mm
- Функциональный диаметр (DFC): 28 mm
