C4-TRE-BI55A
Инструментальные блоки для ручного закрепления для станков Biglia
C4-TRE-BI55A
- ISO: 7323220256020
- Идентификатор материала: 6866748
- Количество в упаковке: 1
- EAN: 7323220256020
- ANSI: C4-TRE-BI55A
- CoroPak (RELEASEPACK): 15.2
- Release date (ValFrom20): 2015-09-23
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar

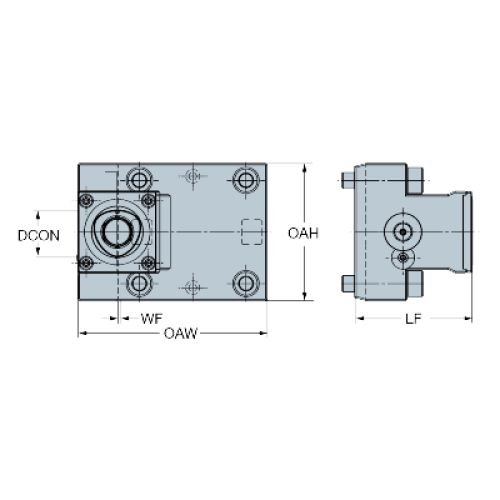

- Диаметр соединения (DCON): 40 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C4
- Интерфейс со стороны станка (ADINTMS): Biglia non-driven turret interface -size BI55
- Исполнение (HAND): R
- Крутящий момент (TQ1): 40 Nm
- Масса элемента (WT): 2,792 kg
- Общая высота (OAH): 84 mm
- Общая ширина (OAW): 115,5 mm
- Программируемая длина (LPR): 65 mm
- Размер приводной детали (KGRPS1): 10
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 65 mm
- Функциональная ширина (WF1): 0,5 mm
- Функциональный диаметр (DFC): 28 mm
