C4-TRE-BI55A-DY
Инструментальные блоки для ручного закрепления для станков Biglia
C4-TRE-BI55A-DY
- ISO: 7323226124385
- Идентификатор материала: 8093951
- Количество в упаковке: 1
- EAN: 7323226124385
- ANSI: C4-TRE-BI55A-DY
- CoroPak (RELEASEPACK): 21.2
- Release date (ValFrom20): 2021-02-18
- Давление СОЖ (CP): 80 bar

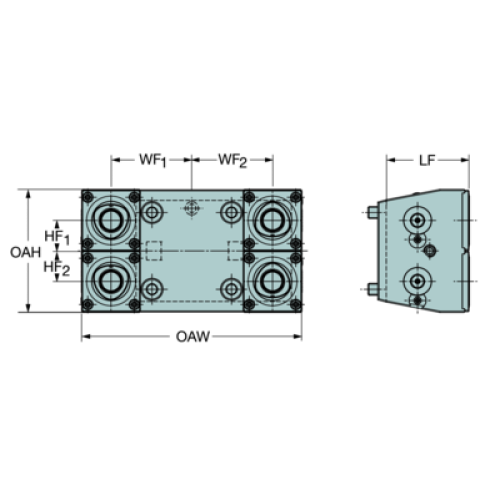

- Диаметр соединения (DCON): 40 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C4
- Интерфейс со стороны станка (ADINTMS): Biglia non-driven turret interface -size BI55
- Исполнение (HAND): R
- Масса элемента (WT): 6,9 kg
- Общая высота (OAH): 101 mm
- Общая ширина (OAW): 180 mm
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 25 mm
- Функциональная длина (LF1): 68 mm
- Функциональная ширина (WF1): 20,5 mm
- Функциональный диаметр (DFC): 28 mm
