C4-TLI-TS65A
Инструментальный блок для ручного закрепления для станков Tsugami
C4-TLI-TS65A
- ISO: 7323226124224
- Идентификатор материала: 8093923
- Количество в упаковке: 1
- EAN: 7323226124224
- ANSI: C4-TLI-TS65A
- CoroPak (RELEASEPACK): 21.2
- Release date (ValFrom20): 2021-02-18
- Давление СОЖ (CP): 80 bar
- Диаметр соединения (DCON): 40 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C4
- Интерфейс со стороны станка (ADINTMS): Tsugami non-driven turret interface -size TS65A
- Исполнение (HAND): L
- Масса элемента (WT): 6 kg

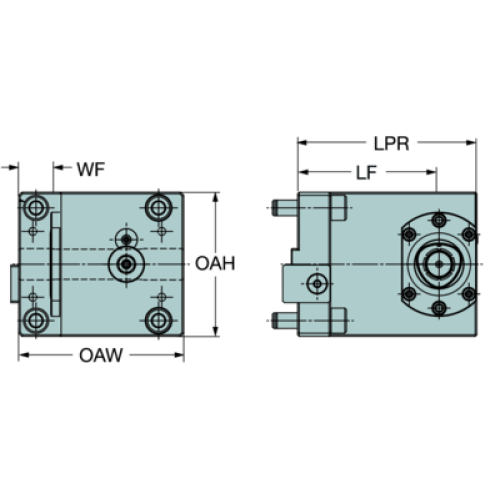

- Общая высота (OAH): 92 mm
- Общая ширина (OAW): 110 mm
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 90 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 90 mm
- Функциональная ширина (WF1): -20 mm
- Функциональный диаметр (DFC): 28 mm
