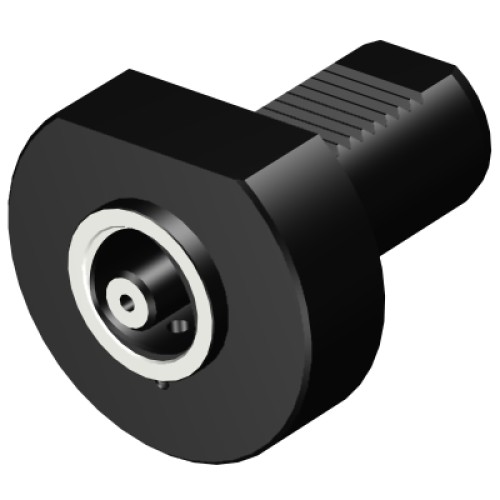

C4-NC3000-V40-030
VDI для крепёжного узла Coromant Capto®
C4-NC3000-V40-030
- ISO: 26538647
- Идентификатор материала: 6538647
- Количество в упаковке: 1
- EAN: 26538647
- ANSI: C4-NC3000-V40-030
- CoroPak (RELEASEPACK): 14.1
- Max вылет (OHX): 30 mm
- Release date (ValFrom20): 2014-02-25
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false
- Диаметр корпуса (BD1): 40 mm
- Диаметр соединения (DCON): 40 mm
- Длина корпуса (LB1): 5 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (bolt clamping) -size C4
- Интерфейс со стороны станка (ADINTMS): VDI machine interface -size 40
- Исполнение (HAND): R
- Крутящий момент (TQ): 55 Nm
- Масса элемента (WT): 1,458 kg
- Материал корпуса (BMC): Сталь
- Общая высота (OAH): 74 mm
- Общая ширина (OAW): 83 mm
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 30 mm
- Функциональная ширина (WF1): 0 mm
- Функциональный диаметр (DFC): 28 mm
