C4-NC2000-12020-A32

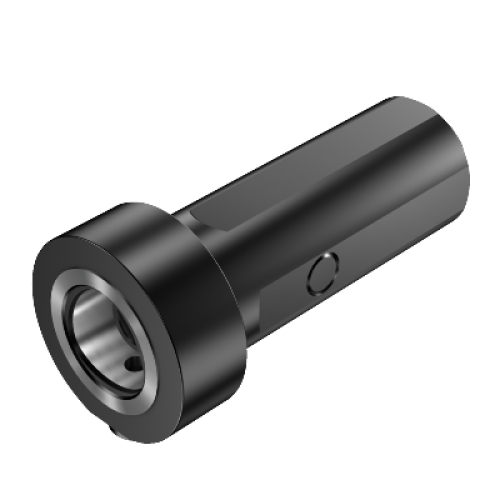

Цилиндрический хвостовик с лысками для крепёжного узла Coromant Capto®
C4-NC2000-12020-A32
- ISO: 10871420
- Идентификатор материала: 5728597
- Количество в упаковке: 1
- EAN: 10871420
- ANSI: C4-NC2000-12020-A32
- CoroPak (RELEASEPACK): 95.3
- Release date (ValFrom20): 1995-10-09
- Высота хвостовика (H): 47 mm
- Давление СОЖ (CP): 80 bar
- Диаметр корпуса (BD1): 51,5 mm

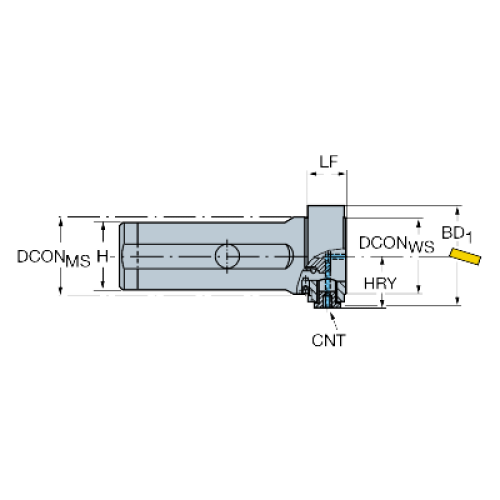

- Диаметр соединения (DCON): 40 | 50.8 mm
- Длина корпуса (LB1): 20 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C4
- Интерфейс со стороны станка (ADINTMS): Cylindrical shank w/ 3 flats -inch: 2
- Исполнение (HAND): N
- Крутящий момент (TQ1): 50 Nm
- Масса элемента (WT): 1,88 kg

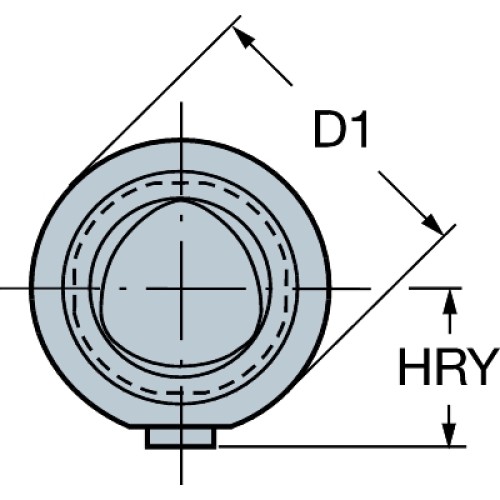

- Нижняя точка от основной плоскости (HRY): 25,5 mm
- Общая высота (OAH): 51,5 mm
- Общая ширина (OAW): 51,5 mm
- Размер резьбы входного отверстия для СОЖ (CNT): G 1/8-28
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 2: radial entry
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 20 mm
- Функциональная ширина (WF1): 0 mm
- Функциональный диаметр (DFC): 28 mm
