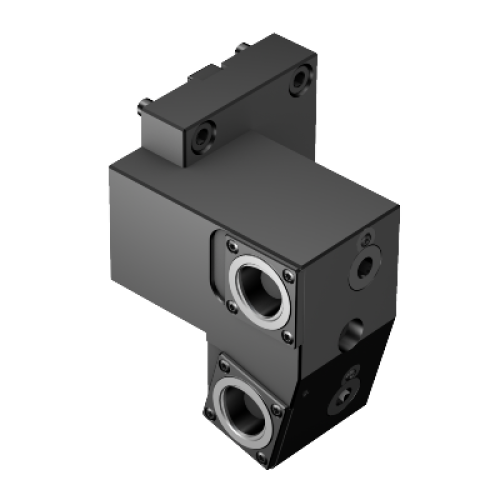

C3-TRI-BT45A-TT
Блок крепления вручную для револьверных головок ВМТ
C3-TRI-BT45A-TT
- ISO: 7323221517304
- Идентификатор материала: 7189167
- Количество в упаковке: 1
- EAN: 7323221517304
- ANSI: C3-TRI-BT45A-TT
- CoroPak (RELEASEPACK): 16.2
- Release date (ValFrom20): 2016-09-22
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar
- Диаметр соединения (DCON): 32 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C3
- Интерфейс со стороны станка (ADINTMS): BMT non-driven turret interface -size BT45A
- Исполнение (HAND): R
- Крутящий момент (TQ1): 35 Nm
- Масса элемента (WT): 4,1 kg
- Общая высота (OAH): 124,5 mm
- Общая ширина (OAW): 102 mm
- Программируемая длина (LPR): 109,5 mm
- Размер приводной детали (KGRPS1): 8
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 90 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 85 mm
- Функциональная ширина (WF1): 62 mm
- Функциональный диаметр (DFC): 22 mm
