C10-LC2095-00182

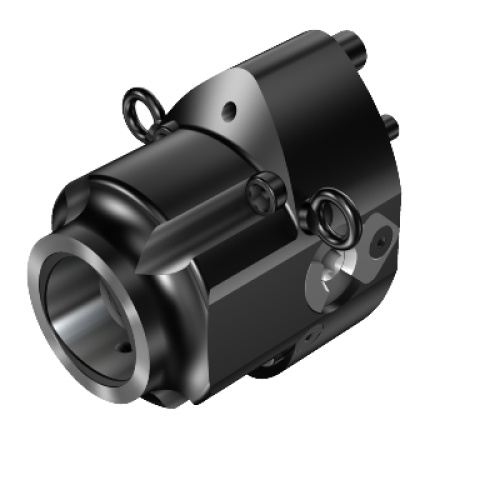

Инструментальный блок для ручного закрепления
C10-LC2095-00182
- ISO: 26294707
- Идентификатор материала: 6294707
- Количество в упаковке: 1
- EAN: 26294707
- ANSI: C10-LC2095-00182
- CoroPak (RELEASEPACK): 13.1
- Release date (ValFrom20): 2013-02-20
- Высота хвостовика (H): 208,3 mm
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 200 bar
- Диаметр соединения (DCON): 100 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C10
- Интерфейс со стороны станка (ADINTMS): Bolt pattern -RC/LC 2095 -size 126 x 208
- Исполнение (HAND): L
- Крутящий момент (TQ1): 285 Nm
- Масса элемента (WT): 19,67 kg
- Общая высота (OAH): 208,3 mm
- Общая ширина (OAW): 126 mm
- Программируемая длина (LPR): 182 mm
- Размер приводной детали (KGRPS1): 17
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 6: decentral over flange
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 182 mm
- Функциональная ширина (WF1): 0 mm
- Функциональный диаметр (DFC): 72 mm
- Ширина хвостовика (B): 126 mm
