AA3B20-40 06 063
Переходник от CAT-V к Weldon
AA3B20-40 06 063
- ISO: 12333355
- Идентификатор материала: 5721456
- Количество в упаковке: 1
- EAN: 12333355
- ANSI: AA3B20-40 06 063
- CoroPak (RELEASEPACK): 09.2
- Max частота вращения (RPMX): 18 000 1/min
- Release date (ValFrom20): 2007-10-08
- Давление СОЖ (CP): 20 bar
- Демпфирующие свойства (DPC): false

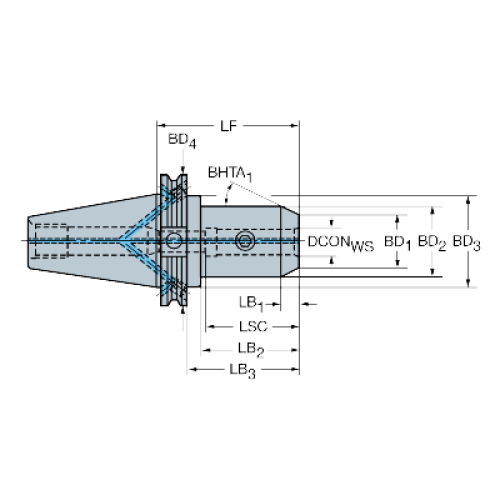

- Диаметр корпуса (BD1): 16,6 mm
- Диаметр корпуса (BD2): 22,2 mm
- Диаметр корпуса (BD3): 44,4 mm
- Диаметр корпуса (BD4): 63,5 mm
- Диаметр соединения (DCON): 6.35 mm
- Длина корпуса (LB1): 2,8 mm
- Длина корпуса (LB2): 28,4 mm
- Длина корпуса (LB3): 44,4 mm
- Длина корпуса (LB4): 63,5 mm
- Интерфейс со стороны заготовки (ADINTWS): Weldon -inch - 1/4
- Интерфейс со стороны станка (ADINTMS): CAT-V -AD/B central/flange coolant - CAT-V40
- Каппа (угол вращение вокруг оси z) (KAP): 0 deg
- Крутящий момент (TQ): 7 Nm
- Масса элемента (WT): 1,086 kg
- Материал корпуса (BMC): Сталь
- Обеспечение чипа данных (DCP): true
- Половина угла конусности (BHTA1): 45 deg
- Половина угла конусности (BHTA2): 0 deg
- Половина угла конусности (BHTA3): 0 deg
- Половина угла конусности (BHTA4): 0 deg
- Размер резьбы центрального болта (CRKS): 5/8"-11
- Размер чипа данных (DCPS): D10/H4,5
- Сбалансирован конструктивно (BBD): true
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Функциональная длина (LF): 63,5 mm
- Функциональный диаметр (DFC): 44.45 mm
