AA3B14-50 40 105

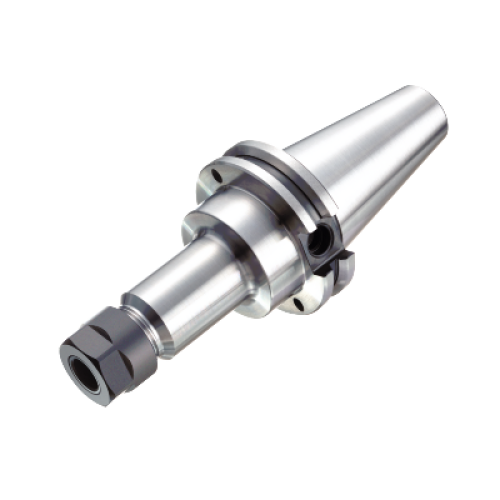

Переходник от CAT-V к цанговому патрону ER
AA3B14-50 40 105
- ISO: 12240292
- Идентификатор материала: 5721454
- Количество в упаковке: 1
- EAN: 12240292
- ANSI: AA3B14-50 40 105
- CoroPak (RELEASEPACK): 07.1
- Max частота вращения (RPMX): 12 000 1/min
- Release date (ValFrom20): 2007-02-26
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false
- Диаметр корпуса (BD1): 62,74 mm
- Диаметр корпуса (BD2): 69,85 mm
- Диаметр корпуса (BD3): 98,43 mm
- Диаметр соединения (DCON): 41 mm
- Длина корпуса (LB1): 69,6 mm
- Длина корпуса (LB2): 85,6 mm
- Длина корпуса (LB3): 104,65 mm
- Интерфейс со стороны заготовки (ADINTWS): ER collet (DIN6499-B) -ER40
- Интерфейс со стороны станка (ADINTMS): CAT-V -AD/B central/flange coolant - CAT-V50
- Каппа (угол вращение вокруг оси z) (KAP): 0 deg
- Масса элемента (WT): 3,932 kg
- Материал корпуса (BMC): Сталь
- Обеспечение чипа данных (DCP): true
- Половина угла конусности (BHTA1): 0 deg
- Половина угла конусности (BHTA2): 0 deg
- Половина угла конусности (BHTA3): 0 deg
- Размер резьбы центрального болта (CRKS): 1"-8
- Размер чипа данных (DCPS): D10/H4,5
- Сбалансирован конструктивно (BBD): false
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Функциональная длина (LF): 86,1 mm
- Функциональный диаметр (DFC): 40 | 69.85 mm
