AA3B05-50 25 101

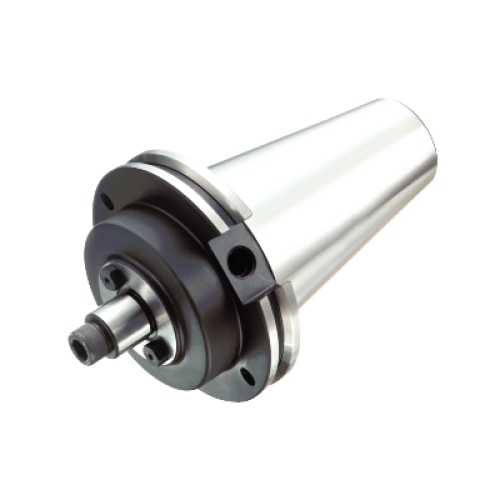

Переходник от CAT-V к креплению на оправке
AA3B05-50 25 101
- ISO: 12333182
- Идентификатор материала: 5721128
- Количество в упаковке: 1
- EAN: 12333182
- ANSI: AA3B05-50 25 101
- CoroPak (RELEASEPACK): 09.2
- Max частота вращения (RPMX): 12 000 1/min
- Release date (ValFrom20): 2007-10-08
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false

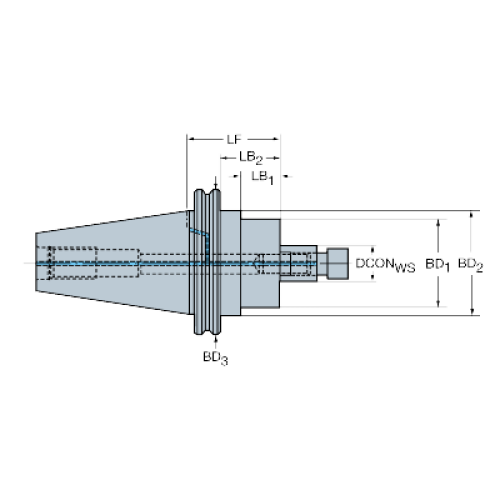

- Диаметр корпуса (BD1): 57,2 mm
- Диаметр корпуса (BD2): 69,8 mm
- Диаметр корпуса (BD3): 98,43 mm
- Диаметр соединения (DCON): 25.4 mm
- Длина корпуса (LB1): 66,5 mm
- Длина корпуса (LB2): 82,6 mm
- Длина корпуса (LB3): 101,6 mm
- Интерфейс со стороны заготовки (ADINTWS): Arbor -ISO 6462 -A/B (center bolt/washer) -inch: 1
- Интерфейс со стороны станка (ADINTMS): CAT-V -AD/B central/flange coolant - CAT-V50
- Каппа (угол вращение вокруг оси z) (KAP): 0 deg
- Крутящий момент (TQ): 65 Nm
- Масса элемента (WT): 4,53 kg
- Материал корпуса (BMC): Сталь
- Обеспечение чипа данных (DCP): true
- Половина угла конусности (BHTA1): 0 deg
- Половина угла конусности (BHTA2): 0 deg
- Половина угла конусности (BHTA3): 0 deg
- Размер резьбы центрального болта (CRKS): 1"-8
- Размер чипа данных (DCPS): D10/H4,5
- Сбалансирован конструктивно (BBD): true
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Функциональная длина (LF): 101,6 mm
- Функциональный диаметр (DFC): 69.85 mm
