A1B20-50 40 120
Переходник от ISO 7388-1 к Weldon
A1B20-50 40 120
- ISO: 12243232
- Идентификатор материала: 5721781
- Количество в упаковке: 1
- EAN: 12243232
- ANSI: A1B20-50 40 120
- CoroPak (RELEASEPACK): 07.1
- Max частота вращения (RPMX): 12 000 1/min
- Release date (ValFrom20): 2006-11-06
- Давление СОЖ (CP): 20 bar
- Демпфирующие свойства (DPC): false

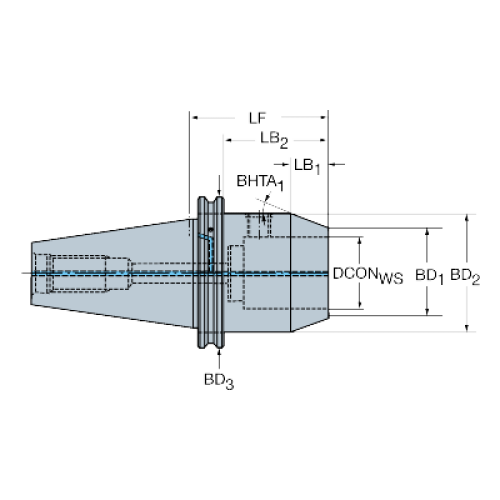

- Диаметр корпуса (BD1): 60,679 mm
- Диаметр корпуса (BD2): 78 mm
- Диаметр корпуса (BD3): 97,45 mm
- Диаметр соединения (DCON): 40 mm
- Длина закрепления (LSC): 74 mm
- Длина корпуса (LB1): 15 mm
- Длина корпуса (LB2): 97,95 mm
- Длина корпуса (LB3): 120 mm
- Интерфейс со стороны заготовки (ADINTWS): Weldon -metric - 40
- Интерфейс со стороны станка (ADINTMS): ISO7388.1/DIN69871 -AD/B central/flange: ISO50
- Каппа (угол вращение вокруг оси z) (KAP): 0 deg
- Крутящий момент (TQ): 45 Nm
- Масса элемента (WT): 5,5 kg
- Материал корпуса (BMC): Сталь
- Обеспечение чипа данных (DCP): true
- Половина угла конусности (BHTA1): 30 deg
- Половина угла конусности (BHTA2): 0 deg
- Половина угла конусности (BHTA3): 0 deg
- Размер резьбы центрального болта (CRKS): M24
- Размер чипа данных (DCPS): D10/H4,5
- Сбалансирован конструктивно (BBD): true
- Стандартное буквенное обозначение (STDLET1): AD/AF
- Стандартное численное обозначение (STDNO1): ISO7388-1
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Функциональная длина (LF): 120 mm
- Функциональный диаметр (DFC): 69.85 mm
