930-I50-S-25-095

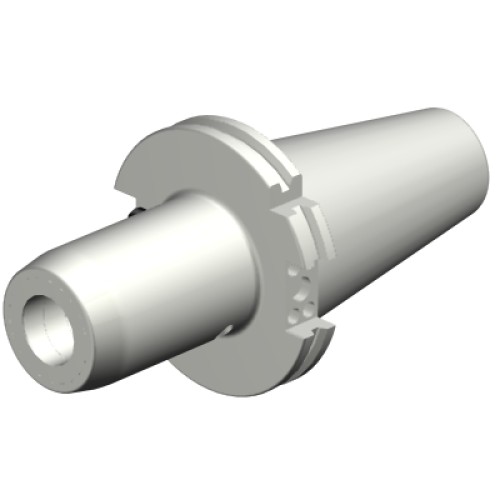

Переходник от ISO 7388-1 к CoroChuck® 930
930-I50-S-25-095
- ISO: 7323221300777
- Идентификатор материала: 7105375
- Количество в упаковке: 1
- EAN: 7323221300777
- ANSI: 930-I50-S-25-095
- CoroPak (RELEASEPACK): 16.2
- Max частота вращения (RPMX): 12 000 1/min
- Release date (ValFrom20): 2016-09-22
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false
- Диаметр корпуса (BD1): 45 mm
- Диаметр корпуса (BD2): 50 mm
- Диаметр корпуса (BD3): 97,4 mm
- Диаметр соединения (DCON): 25 mm
- Длина закрепления (LSC): 57 mm
- Длина корпуса (LB1): 12,9 mm
- Длина корпуса (LB2): 73,5 mm
- Длина корпуса (LB3): 95 mm
- Интерфейс со стороны заготовки (ADINTWS): Hydraulic Membrane chuck -metric: 25
- Интерфейс со стороны станка (ADINTMS): ISO7388.1/DIN69871 -AD/B central/flange: ISO50
- Каппа (угол вращение вокруг оси z) (KAP): 0 deg
- Крутящий момент (TQ): 8 Nm
- Масса элемента (WT): 3,455 kg
- Материал корпуса (BMC): Сталь
- Обеспечение чипа данных (DCP): false
- Половина угла конусности (BHTA1): 11 deg
- Половина угла конусности (BHTA2): 0 deg
- Половина угла конусности (BHTA3): 0 deg
- Размер резьбы центрального болта (CRKS): M24
- Сбалансирован конструктивно (BBD): true
- Стандартное буквенное обозначение (STDLET1): AD/AF
- Стандартное численное обозначение (STDNO1): ISO7388-1
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Функциональная длина (LF): 95 mm
- Функциональный диаметр (DFC): 69.85 mm
