930-B50-HD-25-106

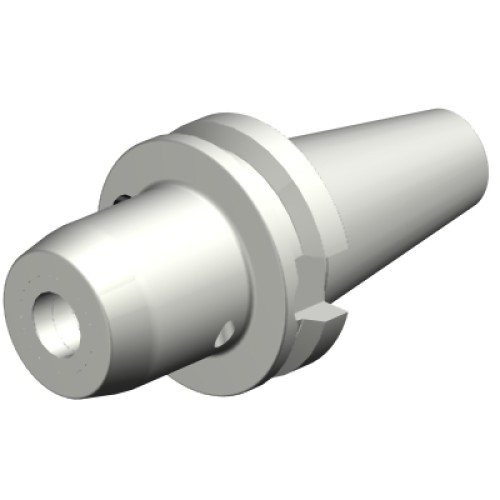

Переходник от MAS-BT 403 к CoroChuck® 930
930-B50-HD-25-106
- ISO: 26255501
- Идентификатор материала: 6255501
- Количество в упаковке: 1
- EAN: 26255501
- ANSI: 930-B50-HD-25-106
- CoroPak (RELEASEPACK): 13.1
- Max частота вращения (RPMX): 12 000 1/min
- Release date (ValFrom20): 2013-02-20
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false
- Диаметр корпуса (BD1): 57 mm
- Диаметр корпуса (BD2): 65 mm
- Диаметр корпуса (BD3): 100 mm
- Диаметр соединения (DCON): 25 mm
- Длина закрепления (LSC): 57 mm
- Длина корпуса (LB1): 18,8 mm
- Длина корпуса (LB2): 68 mm
- Длина корпуса (LB3): 106 mm
- Интерфейс со стороны заготовки (ADINTWS): Hydraulic Membrane chuck -metric: 25
- Интерфейс со стороны станка (ADINTMS): MAS-BT403 -AD/B central/flange coolant - BT50
- Каппа (угол вращение вокруг оси z) (KAP): 0 deg
- Крутящий момент (TQ): 10 Nm
- Масса элемента (WT): 5,034 kg
- Материал корпуса (BMC): Сталь
- Обеспечение чипа данных (DCP): false
- Половина угла конусности (BHTA1): 12 deg
- Половина угла конусности (BHTA2): 0 deg
- Половина угла конусности (BHTA3): 0 deg
- Размер резьбы центрального болта (CRKS): M24
- Сбалансирован конструктивно (BBD): true
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Функциональная длина (LF): 106 mm
- Функциональный диаметр (DFC): 69.85 mm
