930-B40-S-10-080

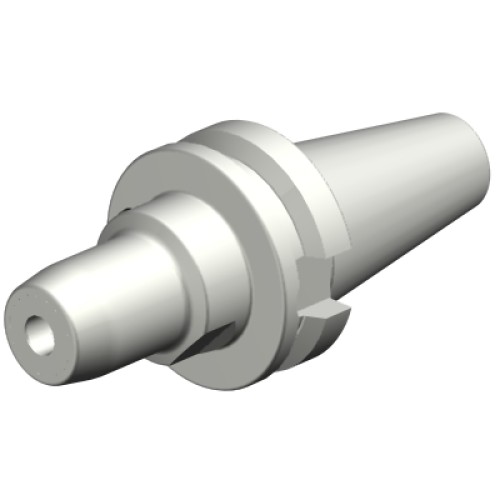

Переходник от MAS-BT 403 к CoroChuck® 930
930-B40-S-10-080
- ISO: 7323224722613
- Идентификатор материала: 7790815
- Количество в упаковке: 1
- EAN: 7323224722613
- ANSI: 930-B40-S-10-080
- CoroPak (RELEASEPACK): 19.2
- Max частота вращения (RPMX): 18 000 1/min
- Release date (ValFrom20): 2019-09-21
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false
- Диаметр корпуса (BD1): 26 mm
- Диаметр корпуса (BD2): 30 mm
- Диаметр корпуса (BD3): 40 mm
- Диаметр корпуса (BD4): 63 mm
- Диаметр соединения (DCON): 10 mm
- Длина закрепления (LSC): 41 mm
- Длина корпуса (LB1): 11,3 mm
- Длина корпуса (LB2): 34,2 mm
- Длина корпуса (LB3): 53 mm
- Длина корпуса (LB4): 80 mm
- Интерфейс со стороны заготовки (ADINTWS): Hydraulic Membrane chuck -metric: 10
- Интерфейс со стороны станка (ADINTMS): MAS-BT403 -AD/B central/flange coolant - BT40
- Каппа (угол вращение вокруг оси z) (KAP): 0 deg
- Крутящий момент (TQ): 8 Nm
- Масса элемента (WT): 1,259 kg
- Материал корпуса (BMC): Сталь
- Обеспечение чипа данных (DCP): false
- Половина угла конусности (BHTA1): 10 deg
- Половина угла конусности (BHTA2): 0 deg
- Половина угла конусности (BHTA3): 0 deg
- Половина угла конусности (BHTA4): 0 deg
- Размер резьбы центрального болта (CRKS): M16
- Сбалансирован конструктивно (BBD): true
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Функциональная длина (LF): 80 mm
- Функциональный диаметр (DFC): 44.45 mm
