RAG151.32-20Q-20
Расточная оправка T-Max® Q-Cut для обработки канавок
RAG151.32-20Q-20
- ISO: 10616012
- Идентификатор материала: 5738337
- Количество в упаковке: 1
- EAN: 10616012
- ANSI: RAG151.32-20Q-20
- CoroPak (RELEASEPACK): 93.3

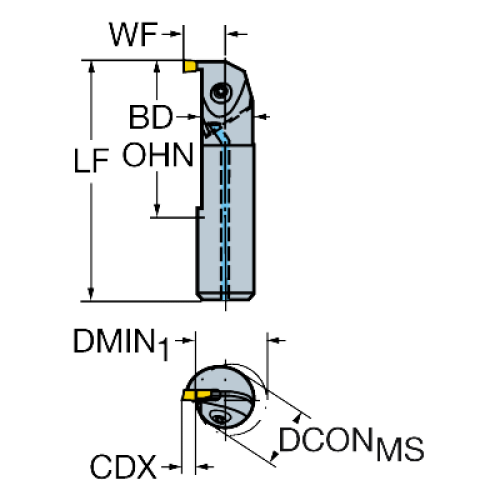

- Max вылет (OHX): 80 mm
- Max глубина резания (CDX1): 4,5 mm
- Min вылет (OHN): 30 mm
- Min диаметр отверстия (DMIN1): 25 mm
- Release date (ValFrom20): 1993-09-13
- Давление СОЖ (CP): 10 bar
- Диаметр корпуса (BD): 20 mm
- Диаметр соединения (DCON): 20 mm
- Интерфейс со стороны станка (ADINTMS): Cylindrical shank without clamping features -metric: 20.0
- Исполнение (HAND): R
- Крутящий момент (TQ): 2.5 Nm
- Масса элемента (WT): 0,416 kg
- Обеспечение точности позиционирования (LOCAP): true
- Размер гнезда под пластину (SSCM): 20
- Тип подвода СОЖ к зоне резания (CXSC): 3: axial inclined exit
- Тип подвода СОЖ к инструменту (CNSC): 1: axial concentric entry
- Типа закрепления (MTP): C
- Угол корпуса со стороны заготовки (BAWS): 90 deg
- Функциональная высота (HF): 0 mm
- Функциональная длина (LF1): 180 mm
- Функциональная ширина (WF1): 14,5 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): Q-Cut -size 20 (N151.3-200-20-4G)
