RAG151.32-16M15-25
Расточная оправка T-Max® Q-Cut для обработки канавок
RAG151.32-16M15-25
- ISO: 12074182
- Идентификатор материала: 5738336
- Количество в упаковке: 1
- EAN: 12074182
- ANSI: RAG151.32-16M15-25
- CoroPak (RELEASEPACK): 05.2

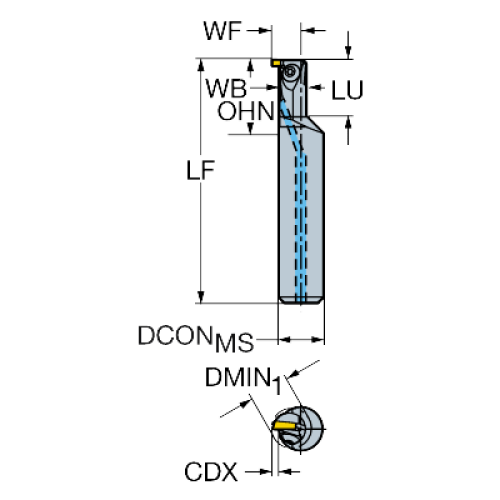

- Max вылет (OHX): 64 mm
- Max глубина резания (CDX1): 4 mm
- Min вылет (OHN): 27 mm
- Min диаметр отверстия (DMIN1): 15 mm
- Release date (ValFrom20): 2005-08-15
- Давление СОЖ (CP): 10 bar
- Диаметр соединения (DCON): 16 mm
- Интерфейс со стороны станка (ADINTMS): Cylindrical shank without clamping features -metric: 16.00
- Исполнение (HAND): R
- Крутящий момент (TQ): 2.5 Nm
- Масса элемента (WT): 0,22 kg
- Обеспечение точности позиционирования (LOCAP): true
- Рабочая длина (LU): 20 mm
- Размер гнезда под пластину (SSCM): 25
- Тип подвода СОЖ к зоне резания (CXSC): 3: axial inclined exit
- Тип подвода СОЖ к инструменту (CNSC): 1: axial concentric entry
- Типа закрепления (MTP): C
- Угол корпуса со стороны заготовки (BAWS): 90 deg
- Функциональная высота (HF): 0 mm
- Функциональная длина (LF1): 150 mm
- Функциональная ширина (WF1): 12 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): Q-Cut -size 25 (N151.3-265-25-4G)
- Ширина корпуса (WB): 10,5 mm
