RAG123K13-50B
Расточная оправка CoroCut® 1-2 для обработки канавок
RAG123K13-50B
- ISO: 11440656
- Идентификатор материала: 5737459
- Количество в упаковке: 1
- EAN: 11440656
- ANSI: RAG123K13-50B
- CoroPak (RELEASEPACK): 02.2

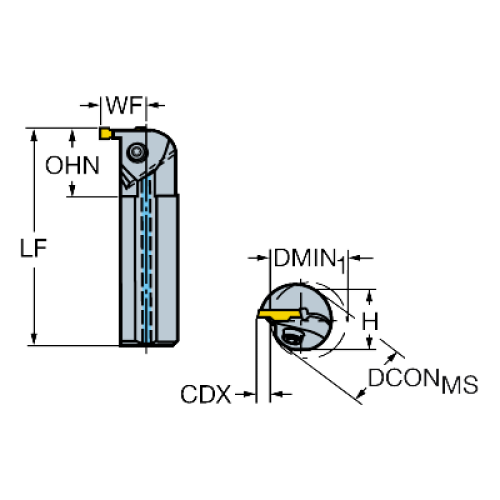

- Max вылет (OHX): 200 mm
- Max глубина резания (CDX1): 13 mm
- Min вылет (OHN): 65 mm
- Min диаметр отверстия (DMIN1): 60 mm
- Release date (ValFrom20): 2002-08-12
- Высота хвостовика (H): 47 mm
- Давление СОЖ (CP): 40 bar
- Диаметр корпуса (BD): 50 mm
- Диаметр соединения (DCON): 50 mm
- Интерфейс со стороны станка (ADINTMS): Cylindrical shank w/ 3 flats -metric: 50
- Исполнение (HAND): R
- Крутящий момент (TQ): 5.5 Nm
- Масса элемента (WT): 5,243 kg
- Размер гнезда под пластину (SSCM): K
- Тип подвода СОЖ к зоне резания (CXSC): 3: axial inclined exit
- Тип подвода СОЖ к инструменту (CNSC): 1: axial concentric entry
- Типа закрепления (MTP): C
- Угол корпуса со стороны заготовки (BAWS): 90 deg
- Функциональная высота (HF): 0 mm
- Функциональная длина (LF1): 350 mm
- Функциональная ширина (WF1): 38,25 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): CoroCut 2 -size K (N123K2-GM)
