RAG123E028-16B
Расточная оправка CoroCut® 1-2 для обработки канавок
RAG123E028-16B
- ISO: 11497850
- Идентификатор материала: 5738722
- Количество в упаковке: 1
- EAN: 11497850
- ANSI: RAG123E028-16B
- CoroPak (RELEASEPACK): 02.2

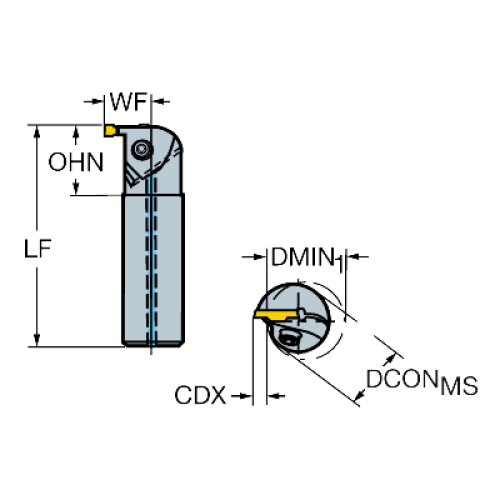

- Max вылет (OHX): 101,6 mm
- Max глубина резания (CDX1): 7,112 mm
- Min вылет (OHN): 35 mm
- Min диаметр отверстия (DMIN1): 32 mm
- Release date (ValFrom20): 2002-06-17
- Давление СОЖ (CP): 40 bar
- Диаметр корпуса (BD): 16 mm
- Диаметр соединения (DCON): 25.4 mm
- Интерфейс со стороны станка (ADINTMS): Cylindrical shank without clamping features -inch: 1
- Исполнение (HAND): R
- Крутящий момент (TQ): 3.5 Nm
- Масса элемента (WT): 0,7 kg
- Обеспечение точности позиционирования (LOCAP): true
- Размер гнезда под пластину (SSCM): E
- Тип подвода СОЖ к зоне резания (CXSC): 3: axial inclined exit
- Тип подвода СОЖ к инструменту (CNSC): 1: axial concentric entry
- Типа закрепления (MTP): C
- Угол корпуса со стороны заготовки (BAWS): 90 deg
- Функциональная высота (HF): 0 mm
- Функциональная длина (LF1): 200 mm
- Функциональная ширина (WF1): 19,95 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): CoroCut 2 -size E (N123E2-GM)
