QS-RF123G20C2020F
Державка CoroCut® 1-2 QS для отрезки и обработки канавок
QS-RF123G20C2020F
- ISO: 26537345
- Идентификатор материала: 6537345
- Количество в упаковке: 1
- EAN: 26537345
- ANSI: QS-RF123G20C2020F
- CoroPak (RELEASEPACK): 14.1

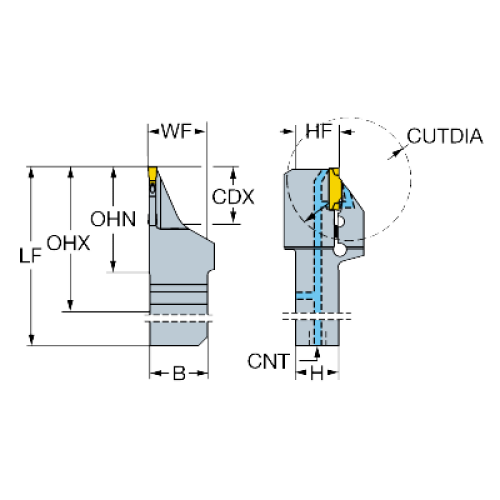

- Max вылет (OHX): 62,701 mm
- Max глубина резания (CDX1): 20 mm
- Max диаметр отрезки заготовки (CUTDIA): 40 mm
- Min вылет (OHN): 37,701 mm
- Release date (ValFrom20): 2014-02-25
- Высота хвостовика (H): 20 mm
- Давление СОЖ (CP): 150 bar
- Интерфейс со стороны станка (ADINTMS): Rectangular shank -metric: 20 x 20
- Исполнение (HAND): R
- Масса элемента (WT): 0,289 kg
- Размер гнезда под пластину (SSCM): G
- Размер резьбы входного отверстия для СОЖ (CNT): G 1/8-28
- Тип подвода СОЖ к зоне резания (CXSC): 3: axial inclined exit
- Тип подвода СОЖ к инструменту (CNSC): 3: axial concentric and radial entry
- Типа закрепления (MTP): C
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF): 20 mm
- Функциональная длина (LF1): 106,701 mm
- Функциональная ширина (WF1): 20,5 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): CoroCut 2 -size G (N123G2-0300-0003-TF)
- Ширина хвостовика (B): 20 mm
