QS-QI-RGG15C2525-024B

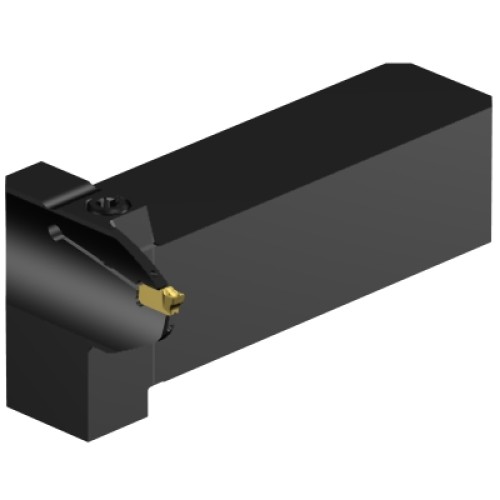

Инструмент с хвостовиком CoroCut® QI для торцевой обработки канавок
QS-QI-RGG15C2525-024B
- ISO: 7323226174199
- Идентификатор материала: 8105410
- Количество в упаковке: 1
- EAN: 7323226174199
- ANSI: QS-QI-RGG15C2525-024B
- Coolant exit supply type (CXST): 3: both over and under the cutting edge
- CoroPak (RELEASEPACK): 21.2
- Max вылет (OHX): 35 mm
- Max глубина резания (CDX): 15 mm
- Max наружный диаметр торцевой канавки (DAXX): 40 mm
- Min внутренний диаметр торцевой канавки (DAXIN): 24 mm
- Release date (ValFrom20): 2021-09-24
- Высота хвостовика (H): 25 mm
- Давление СОЖ (CP): 150 bar
- Интерфейс со стороны станка (ADINTMS): Rectangular shank -metric: 25 x 25
- Исполнение (HAND): R
- Крутящий момент (TQ): 2.5 Nm
- Масса элемента (WT): 0,347 kg
- Общая высота (OAH): 38,33 mm
- Размер резьбы входного отверстия для СОЖ (CNT): G 1/8-28
- Тип подвода СОЖ к зоне резания (CXSC): 3: axial inclined exit
- Тип подвода СОЖ к инструменту (CNSC): 3: axial concentric and radial entry
- Типа закрепления (MTP): C
- Угол корпуса со стороны заготовки (BAWS): 90 deg
- Функциональная высота (HF): 25 mm
- Функциональная длина (LF1): 94 mm
- Функциональная ширина (WF1): 41 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): CoroCut QI -size G (QI-NG-0300-0003-TF)
- Ширина хвостовика (B): 25 mm
