A570-3C D10 06-16
Антивибрационный переходник с цилиндрического хвостовика на CoroTurn® SL
A570-3C D10 06-16
- ISO: 10639635
- Идентификатор материала: 5722905
- Количество в упаковке: 1
- EAN: 10639635
- ANSI: A570-3C D10 06-16
- CoroPak (RELEASEPACK): 93.3

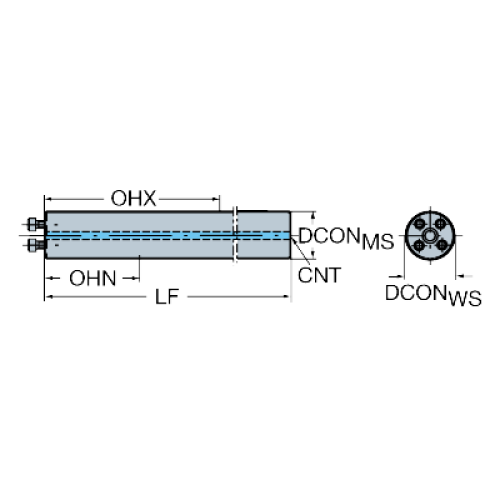

- Max вылет (OHX): 91 mm
- Min вылет (OHN): 55 mm
- Release date (ValFrom20): 1993-09-13
- Давление СОЖ (CP): 70 bar
- Демпфирующие свойства (DPC): true
- Диаметр корпуса (BD1): 16 mm
- Диаметр соединения (DCON): 15.875 | 16 mm
- Длина корпуса (LB1): 156 mm
- Интерфейс со стороны заготовки (ADINTWS1): SL (screw mounted) -straight -size 16, -slot coolant
- Интерфейс со стороны станка (ADINTMS): Cylindrical shank without clamping features -inch: 5/8
- Исполнение (HAND): N
- Крутящий момент (TQ): 2 Nm
- Масса элемента (WT): 0,24 kg
- Материал корпуса (BMC): Сталь
- Обеспечение точности позиционирования (LOCAP): true
- Размер резьбы входного отверстия для СОЖ (CNT): G 1/8-28
- Тип подвода СОЖ к зоне резания (CXSC): 3: axial inclined exit
- Тип подвода СОЖ к инструменту (CNSC): 1: axial concentric entry
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 156 mm
- Функциональная ширина (WF1): 0 mm
